Kalibrierung (Fortsetzung)

3.2.4 Überprüfung der Strommessung



Vor der Überprüfung der Strommessung müssen alle Nullpunkte kalibriert sein.



Erforderliche Messgeräte:



- kalibriertes mV-Meter, Genauigkeit der Anzeige mindestens 0.1 mV, Innenwiderstand > 10 MOhm

- 1 Messwiderstandsdekade 1 Ohm bis 10 kOhm, 0,1 %, 1 - 10 W  bzw. einzelne Messwiderstände

- 1 Messwiderstand 1 Ohm / 0.1% 10 W. Ersatzweise kann bei Verwendung nicht - kalibrierter Messwiderstände ein kalibriertes Strommessgerät in der CE - Leitung als Vergleichsinstrument verwendet werden.



- ggf. Sollspannungsquelle mit mindestens 0,1% Genauigkeit



Anmerkung: Die Belastbarkeit von 10 W ist nur für die beiden gröbsten Messbereiche des Potentiostaten erforderlich (z.B. 1A- Bereich, 100 mA-Bereich). Für die empfindlicheren Bereiche genügt eine Widerstandsbelastbarkeit von 1 W.



Durchführung der Messung



Messwiderstände wie folgt anschließen:

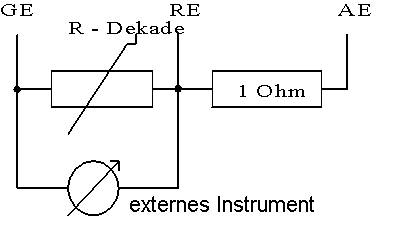

Bild 2: Messschaltung zur Überprüfung der Stromanzeige mit kalibrierter Widerstandsdekade



Die Widerstandsdekade wird zwischen Gegenelektrodeneingang und Referenzelektrodeneingang, der 1 - Ohm - Widerstand zwischen Referenzelektrodeneingang und Arbeitselektrodeneingang des Potentiostaten angeschlossen. Das Messinstrument wird über der Widerstandsdekade angeschlossen.



Je nach Strommessbereich sind folgende Widerstandsbereiche und Sollspannungen  einzustellen und die entsprechenden Spannungen über der Dekade abzulesen:



Bereich    A

R               Ohm

Sollspannung (V)

Spannungsabfall extern (V)

10 A

0.01

2

0.2

2 A

0.1

2

0.2

1A

1

1

1

0,1A

10

1

1

10mA

100

1

1

...

...

...

...

1 uA

1 M

1

1

100nA

1 M

5

0.5



Wenn Sie über keine kalibrierte Widerstandsdekade verfügen, verwenden SIe ein kalbriertes Amperemeter in Verbinding mit nicht - kalibrierten Lastwiderständen.
