Wenn etwas schiefgeht: Troubleshooting


Die folgenden Regeln mögen Ihnen bekannt sein, aber entsinnen Sie sich ihrer bitte, wenn etwas schiefläuft:

Üblicherweise ist der Potentiostat selbst nicht defekt. Unsere Potentiostaten sind überaus robuste Regelverstärker, die auch Fehlverkabelungen tolerieren.
Fehlerquellen treten in folgenden kritischen Bereichen des Regelkreises auf:

    * Unterbrechungen in der Potentialmeßstrecke (Haber - Luggin - Kapillare, Salzbrücke) z.B. durch Gasblasen
    * Zellenkabel und Elektrodenanschlüsse.

Um dies zu überprüfen, setzen Sie bitte eine Zellenersatzschaltung ("Dummy - Zelle") wie folgt ein:

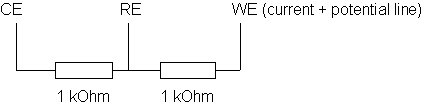

 Bild Dummy-Zelle, Zellenersatzschaltung einfach


Zellenersatzschaltung (CE = Gegenelektrode, RE = referenzelektroden, WE = Arbeitselektrode)

    * Stellen Sie die Sollspannung auf 1 V und setzen Sie den Strombereich auf 1 mA.
    * Stellen Sie den Betriebsartenschalter auf potentiostatische Regelung (Position "I" bzw. Position "P").
    * Wenn Sie die Sollspannung auf kleinere Werte drehen, muß daß Meßinstrument entsprechend niedrigere Werte zeigen.

Wenn diese Zellenersatzschaltung soweit korrekt arbeitet, jedoch die Zelle selbst nicht, ersetzen Sie die Referenzelektrode samt Haber - Luggin - Kapillare durch einen Metalldraht, der direkt in die Zelle eintaucht. Jetzt sollte es möglich sein, die Zelle potentiostatisch zu steuern, wenngleich das Potential der "Referenzelektrode" bezüglich der vorher benutzten beliebig verschoben sein kann.

Wenn auch jetzt keine potentiostatische Regelung möglich ist, liegt der Fehler innerhalb der Zellenkabel. Überprüfen Sie diese, indem Sie sie während der Durchgangsprüfung (kräftig) biegen und strecken, nur so können Wackelkontakte entdeckt werden.
Wenn die Zellenkabel in Ordnung sind, die Zellenersatzschaltung aber dennoch nicht arbeitet, kann ein Fehler im Potentiostaten vorliegen. Wechseln Sie den Strombereich am Range - Schalter und wiederholen den Test: In geänderten Strombereichen wird allerdings der Ausschlag am Meßinstrument nicht mit dem oben beschriebenen übereinstimmen! Wenn hier der Potentiostat reagiert, kann ein Bereichswiderstand defekt sein.

Nur wenn alle diese Tests negativ verlaufen, liegt ein ernsthafter Fehler im Gerät vor. In diesem Fall benachrichtigen Sie uns bitte sofort.
